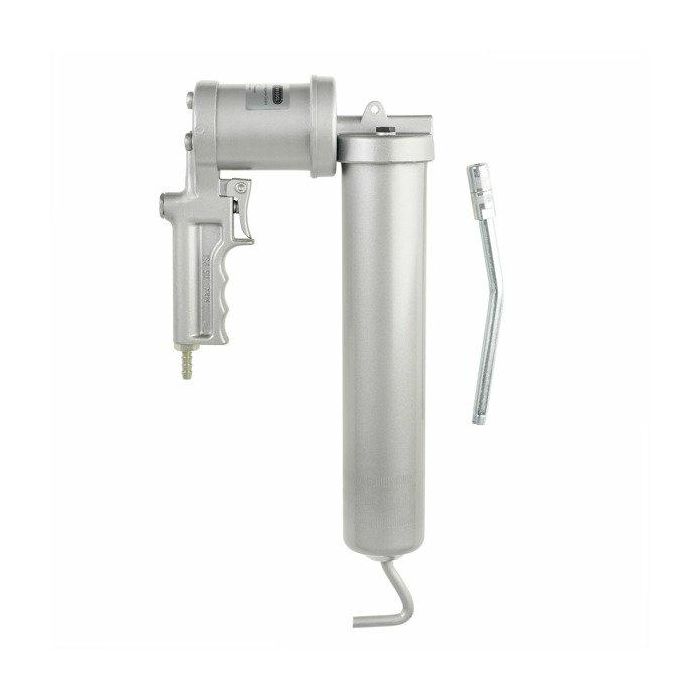

Dane techniczne
Przyłącze do smarownicy po stronie ciśnieniowej M 10 x 1
Złączka napełniająca M 10 x 1
Objętość napełniania (cm³) 500
Możliwości napełnienia 400-g kartusza smaru, DIN 1284, napełniarka smaru lub smar luzem
Stosunek przełożenia 50:1
Tłoczenie smaru do głowicy smarownicy za pomocą siły sprężyny
Średnica tłoka pompy smarującej (mm) 6
Objętość tłoczenia/skok (cm³) 0,8
Zalecane ciśnienie powietrza (bar) 6
Minimalne ciśnienie powietrza (bar) 2
Maksymalne ciśnienie powietrza (bar) 8
Przyłącze sprężonego powietrza Tulejka gwintowana, 6 mm do węża, DN 6 (20 132)
Ciśnienie pompy przy 8 barach sprężonego powietrza (bar) 400
Ciśnienie rozrywające systemu (bar) 850
Ciśnienie rozrywające głowicy smarownicy (bar) 1200
Aktywowanie korbowodu poprzez uchwyt L
Pokrywa zamykająca luźny
Grubość ścianki rurki smarownicy (mm) 1,0
Lakierowanie srebrny
Masa (kg) 1,84
Cechy szczególne
Urządzenia przetwarza smary do NLGI 2 przy 20 °C
Mankiet kształtowy z szczelnym osadzeniem przy smarze luzem lub kartuszy
Tłok pompowy z wysoką dokładnością pasowania względem cylindra (Brak smarowania pozornego)
Moc i wydajność po 40.000 cyklach roboczych bez zmian
Głowica smarownicy z cynkowego odlewu cynkowego Z 410
Dzięki silnemu żłobkowaniu pewniejszy chwyt
Bezpieczna rękojeść na korbowodzie
Pokrywa luzem z zaciskiem umożliwia ręczne wspomaganie siły sprężyny w każdej pozycji w celu sprężenia luźnego smaru lub do wciśnięcia mankietu do uszkodzonych kartusz
Szybkie odpowietrzanie przez półobrót rurki smarownicy
