- Zestaw umożliwia wykręcenie urwanych śrub i szpilek w rozmiarach od M5 do M16 niezależnie od tego czy pozostały element wystaje ponad powierzchnię, czy też znajduje się wewnątrz otworu.
- Dzięki zastosowaniu tulei prowadzących możliwe jest dokładne wycentrowanie wiertła i trzpienia wykręcającego a co eliminuje ryzyko uszkodzenia elementów.

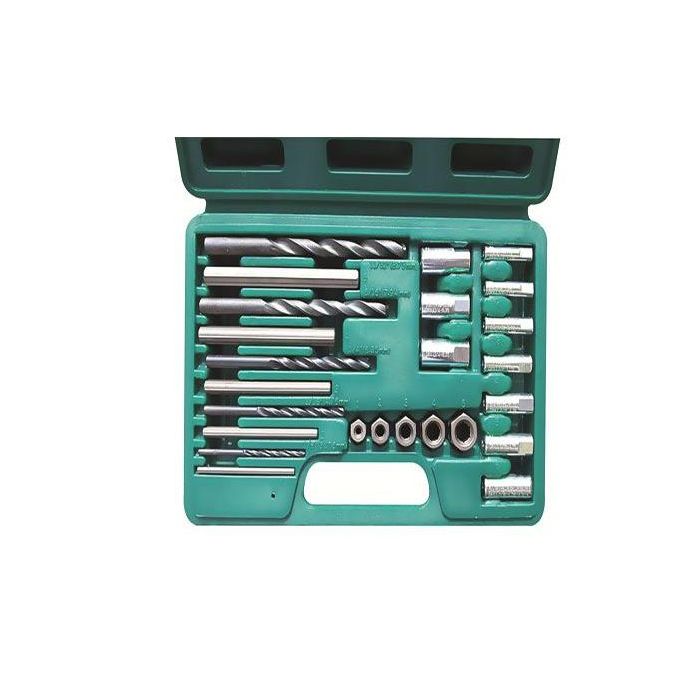

Tabela nr 1: Zawartość zestawu:
Nr części | Opis | Nr części | Opis |
1D | Wiertło HSS 1/8” [3,175mm] | G3 | Tuleja prowadząca Øzewn 11/32” [8,73mm] |
2D | Wiertło HSS 3/16” [4,76mm] | G4 | Tuleja prowadząca Øzewn 3/8” [9,53mm] |
3D | Wiertło HSS 1/4” [6,35mm] | G5 | Tuleja prowadząca Øzewn 13/32” [10,32mm] |
4D | Wiertło HSS 5/16” [7,94mm] | G6 | Tuleja prowadząca Øzewn 7/16” [11,11mm] |
5D | Wiertło HSS 11/32” [8,73mm] | G7 | Tuleja prowadząca Øzewn 15/32” [11,91mm] |
1P | Trzpień nr 1 | G8 | Tuleja prowadząca Øzewn 1/2” [12,70mm] |
2P | Trzpień nr 2 | G9 | Tuleja prowadząca Øzewn 17/32” [13,49mm] |
3P | Trzpień nr 3 | G10 | Tuleja prowadząca Øzewn 9/16” [14,29mm] |
4P | Trzpień nr 4 | N1 | Nakrętka nr1 |
5P | Trzpień nr 5 | N2 | Nakrętka nr2 |
G1 | Tuleja prowadząca Øzewn 9/32” [7,14mm] | N3 | Nakrętka nr3 |
G2 | Tuleja prowadząca Øzewn 5/16” [7,94mm] | N4 | Nakrętka nr4 |
N5 | Nakrętka nr5 |
Tabela nr 2: Dobór tulei prowadzących:
Nr tulei | Średnica zewnętrzna | Średnica wiertła | ||
Nr tulei | cale | mm | cale | mm |
G1 | 9/32 | 7,14 | 1/8 | 3,175 |
G2 | 5/16 | 7,94 | 1/8 | 3,175 |
G3 | 11/32 | 8,73 | 1/8 | 3,175 |
G4 | 3/8 | 9,53 | 1/8 | 3,175 |
G5 | 13/32 | 10,32 | 3,16 | 4,76 |
G6 | 7/16 | 11,11 | 3,16 | 4,76 |
G7 | 15/32 | 11,91 | 3,16 | 4,76 |
G8 | 1/2 | 12,70 | 3,16 | 4,76 |
G9 | 17/32 | 13,49 | 1/4 | 6,35 |
G10 | 9/16 | 14,29 | 1/4 | 6,35 |
